Генеральный план - сводный документ проектируемой застройки территории, на котором показаны размещение проектируемых, существующих, реконструируемых и подлежащих сносу зданий, сооружений, инженерных сетей, автомобильных дорог, железнодорожных путей, объектов озеленения, благоустройства, планировка рельефа местности и т.п.

Состав и правила оформления чертежей генерального плана и транспорта предприятия (марки ГТ) должны соответствовать СПДС ГОСТ 21.204-93.

На генеральный план наносят горизонтали и привязывают его к топографической основе. Генплан представляет собой чертежи территории, на которой показано размещение проектируемых, существующих, реконструируемых и подлежащих сносу зданий и сооружений. Вновь строящиеся здания размещают в зависимости от их функциональной или технологической связи и в соответствии с противопожарными и санитарными нормами. Эти нормы определяют минимальные расстояния между зданиями, источниками водоснабжения и т.п. От степени огнестойкости здания зависят противопожарные расстояния между ними (табл. 14.2.1)

Санитарный разрыв между торцами зданий, имеющих окна, устанавливают в зависимости от высоты более высокого здания. Он должен быть не менее 12 м. Если окон нет, разрыв определяют по противопожарным нормам. Между длинной стороной и торцом здания его принимают не менее 12 м. Между односекционными зданиями от пяти этажей и выше, а также домами башенного типа, санитарный разрыв должен быть не менее полутора высот более высокого здания, но не менее 30 м.

Санитарные разрывы устанавливаются также между границей жилой застройки и зоной промышленного строительства и между другими объектами.

Кроме того, на генеральном плане изображают также границы застраиваемого участка, вспомогательные постройки, зеленые насаждения, различные площадки, проезды и дороги.

На генеральных планах могут быть показаны силовые, осветительные, телефонные и телеграфные линии, водопроводные, канализационные, теплофикационные и другие сети.

При необходимости чертеж энергетических и санитарно-технических магистралей с указанием необходимых сооружений и подводки их к проектируемым и существующим объектам может быть выделен отдельно в сводный план инженерных коммуникаций.

Масштабы. Для выполнения различных чертежей марки Ш применяют масштабы 1:500, 1:1000, фрагментов планов - 1:200, узлов - 1:20. При необходимости допускается для чертежей генплана использовать масштаб 1:2000, а для узлов - масштаб 1:10.

К чертежам генерального плана относятся:

• разбивочный план (план расположения зданий и сооружений);
• план организации рельефа;
• план земляных масс;
• сводный план инженерных сетей;
• план благоустройства территории.

При размещении сложных объектов иногда выполняют схему генерального плана, на основании которой, после согласования с заказчиком, изготавливают рабочие чертежи.

Схемы генеральных планов вычерчивают, как и учебные чертежи.

Если на чертеже размещается одно или несколько изображений в одном масштабе, то его указывают в основной надписи после наименования изображения. Если несколько изображений имеют разный масштаб, его подписывают под наименованием каждого изображения.

Размеры на генеральных планах проставляют в метрах с двумя десятичными знаками. Такая же размерность принимается и для координат.

Углы указывают в градусах с погрешностью не более 1", при необходимости - 1"".

Уклоны выражают в промилле без обозначения единицы измерения.

Крутизна откосов дается в виде соотношений 1:1,5; 1:2.

Отметки. Система отметок, принятая на топографической основе, должна соответствовать системе отметок генерального плана. Отметки на генеральном плане выражают в метрах с двумя десятичными знаками. Знак отметки принимают по ГОСТ 21.101-97 в виде стрелки.

Линии обводки регламентированы ГОСТ 2,303-68*. Контуры проектируемых зданий и сооружений - сплошная толстая основная (S).

Проектируемые надземные инженерные сети, проектные горизонтали с отметками, кратными 0,5 и 1 м - сплошная толстая (S). Проектируемые подземные инженерные сети, линия нулевых работ - штриховая (S/2). Линия перелома проектного рельефа - штриховая (S/З). Строительная геодезическая сетка, ограждение территории, сетка квадратов для подсчета объемов земляных масс, контуры проектируемых зданий, проектные горизонтали, бергштрихи и т.п, - сплошная тонкая (S/3).

Условная граница территории - штрихпунктирная с двумя точками (2/ 3S). Толщину линий S принимают в зависимости от масштаба и наглядности чертежа.

Условные изображения. На чертежах генеральных планов применяют для изображения и обозначения существующих зданий и сооружений, инженерных сетей и транспортных устройств «Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500». Существующие железные дороги в масштабах 1:1000 и 1:500 можно изображать одной сплошной тонкой линией.

Проектируемые наземные и подземные здания и сооружения, инженерные сети и транспортные устройства изображают на генеральных планах по ГОСТ 21.204-93.

Здания, сооружения, инженерные сети и транспортные устройства, подлежащие разработке или сносу, изображают, как показано на рис, 14,2.1, а подлежащие реконструкции, - как показано на рис 14.2.2, причем расстояние между линиями штриховки принимают для масштабов 1:2000 и 1:5000 - 1,5-2 мм, а для масштабов 1:500, 1:1000- 2,5-3 мм.

Условные знаки для топографических планов, условные графические изображения и обозначения на чертежах генеральных планов, как правило, применяют без пояснений. Некоторые условные изображения по ГОСТ 21.204-93 приведены в табл. 14.2.2 и табл. 14.2.3. При использовании условных изображений, не предусмотренных ГОСТом, на чертежах генерального плана следует дать соответствующие пояснения.

Если на одном чертеже необходимо показать существующие и проектируемые здания, то условные обозначения существующих зданий выполняют более тонкими линиями. Если условные графические обозначения одноименных проектируемых и существующих зданий трудно различать, можно сопровождать их поясняющей надписью или давать разъяснение в экспликации или указаниях к чертежу.

Контуры проектируемых зданий и сооружений на генеральных планах изображают по планам рабочих чертежей объектов, принимая координационные оси зданий и сооружений совмещенными с внутренними гранями стен.

Если расстояние от наружной стены здания до координационной оси в масштабе изображения превосходит толщину линии контура, последнюю относят от координационной оси на соответствующее расстояние (рис. 14.2.3).

Оформление листа. При выполнении чертежей генерального плана следует обратить внимание на равномерное заполнение рабочего поля листа и на наглядность изображения. Чертеж генерального плана располагают длинной стороной территории вдоль длинной стороны листа. Верхняя часть изображения должна соответствовать северной части территории участка. Допускается отклонение от ориентации на север в пределах 90° влево и вправо. На всех листах чертежи генерального плана выполняют с одинаковой ориентацией.

Направление ориентации, т.е. линию «юг - север», во всех случаях указывают стрелкой. Различные виды стрелок приведены на рис.14.2.4.

При необходимости на листе с чертежом генерального плана изображают диаграмму, показывающую число ветреных дней в процентах для данной местности и направление ветра относительно сторон света в течение года. Эта диаграмма называется розой ветров, последовательность построения которой приведена на рис 14.2.5, а-в. Данные о ветре откладывают в масштабе от принятой за центр точки навстречу ветру (рис. 15.2.5, в). Таким образом, каждый отложенный отрезок показывает направление к центру розы ветров и продолжительность действия ветра в процентах относительно сторон света. Сумма всех отрезков, определяющих направление ветра и количество ветреных дней в разных направлениях, должна равняться 100 %.

На генеральных планах не допускается вычерчивать здания в зеркальном изображении по отношению к применяемому проекту. У всех проектируемых и существующих зданий, как правило, показывают разрывами в контуре с осевой линией проемы дверей и ворот.

Здания и сооружения на генеральном плане маркируют арабскими цифрами. Маркировочную цифру рекомендуется располагать в правом нижнем углу контура здания.

Чертежи генерального плана выполняют как в линейной графике, так и в отмывке - однотонной или цветной.

Для отмывки пригодны все краски, кроме ярких, особенно хорошо получается отмывка черной тушью.

Примеры различных оформлений генеральных планов приведены на рис. 14.2.6-14.2.8.

Расположение графического материала на листах генерального плана может быть различным. Например, в левой верхней части листа вычерчивают стрелку «юг-север» или розу ветров, ситуационный план с выделенным участком строительства. В левой нижней части листа можно разместить условные изображения, не вошедшие в ГОСТ 21204-93, с соответствующими пояснениями, В центре листа - чертеж генерального плана. В правой части - сверху вниз располагают таблицы (экспликацию зданий и сооружений, ведомость жилых и общественных зданий и сооружений и т.п.), а также текстовые указания (примечания). Ширина их, как правило, принимается равной ширине основной надписи. Между этими данными и основной надписью рекомендуется оставлять свободное поле не менее 45 мм для внесения изменений, возникших по окончании проектирования. Примерное расположение показано на рис. 14,2,9.

9.4.2. Источники

Команда LIGHT (СВЕТ) и кнопка панели инструментов Render (Тонирование) (см. рис. 9.41) позволяют добавлять к рисунку новые источники освещения, которые могут быть четырех типов: рассеянный свет, удаленный источник, точечный источник и прожектор. Рассеянный свет - это аналог фонового освещения, которое можно либо выключить, либо изменять его интенсивность. Слишком сильный рассеянный свет может совсем размыть контуры тонируемых объектов.
Удаленный источник прямолинейно распространяет свет в одном направлении, и интенсивность света не меняется с расстоянием. Удаленный источник может использоваться, например, для имитации солнечного света.
Точечный источник испускает свет во всех направлениях, и его интенсивность падает с удалением от источника. С помощью точечных источников хорошо имитируются электрические лампы (например, при создании моделей помещений).
Лучи света от прожектора идут в заданном направлении, образуя конус, что создает на освещаемых объектах яркие световые пятна и зоны спада освещенности вокруг световых пятен. Угол конуса, соответствующего световому пятну, должен быть меньше угла полного светового конуса, включающего в себя конус светового пятна и зону спада освещенности. Оба угла (угол полного светового конуса и угол конуса, соответствующего яркому пятну) должны находиться между 0 и 160 градусами.
Все источники света (кроме рассеянного света) отмечаются в рисунке изображениями блоков (рис. 9.47).

Рис. 9.47. Изображения блоков, соответствующих точечному источнику, удаленному источнику и прожектору

Команда LIGHT (СВЕТ) вызывает диалоговое окно Lights (Источники света) (рис. 9.48).

Рис. 9.48. Диалоговое окно Lights

Правая область Ambient Light (Рассеянный свет) этого диалогового окна позволяет настроить интенсивность (шкала Intensity (Интенсивность)) и цвет (область Color (Цвет)) общего рассеянного света.
Слева расположен список Lights (Источники), содержащий список всех именованных источников света данного рисунка. Справа от него находятся кнопки Modify (Изменить), Delete (Удалить) и Select (Выбор), которые позволяют соответственно изменять, удалять и выбирать мышью источник света.
Кнопка New (Новый) служит для создания нового источника света. Но перед тем как на нее нажать, нужно в раскрывающемся списке справа от нее выбрать тип источника: Point Light (Точечный), Distant Light (Удаленный) или Spotlight (Прожектор). Для точечного источника кнопка New (Новый) открывает диалоговое окно New Point Light (Новый точечный источник света) (рис. 9.49).

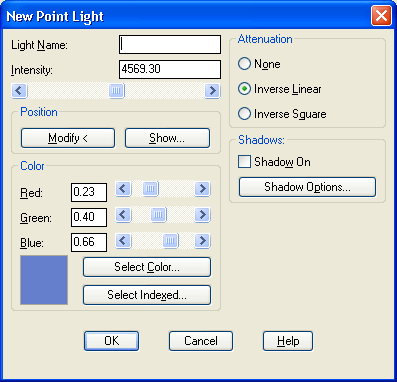

Рис. 9.49. Диалоговое окно New Point Light

В этом окне в поле Light Name (Имя источника) нужно ввести имя источника света (до 8 символов длиной). Шкала Intensity (Интенсивность) позволяет указать интенсивность нового источника. Размешенная в области Position (Положение) кнопка Show (Показать) выводит на экран координаты создаваемого источника света по умолчанию. Задать реальные координаты точки установки источника можно с помощью кнопки Modify (Изменить), которая временно закрывает диалоговое окно New Point Light (Новый точечный источник света) для того, чтобы пользователь задал положение точки с источником света.
В области Color (Цвет) задается цвет для источника. Цвет можно указать либо комбинацией значений насыщенности трех основных цветов (красного, зеленого и синего) или выбрать его из палитры (кнопка Select Color (Выбрать из палитры)), либо выбрать из стандартного окна индекса цветов AutoCAD (кнопка Select Indexed (Выбор из ИЦА)).
Группа переключателей Attenuation (Спад) определяет, как будет уменьшаться интенсивность с увеличением расстояния. Возможны три варианта:

• None (Нет) - спада интенсивности нет, т. е. источник одинаково освещает и ближние, и дальние объекты:
• Inverse Linear (Линейная инверсия) - уменьшение интенсивности происходит пропорционатьно расстоянию от источника;
• Inverse Square (Квадратичная инверсия) - спад интенсивности пропорционален квадрату расстояния.

В области Shadows (Тени) можно установить флажок Shadow On (Включить), после чего при тонировании добавляются тени от объектов. Характеристики теней управляются с помощью кнопки Shadow Options (Параметры теней), открывающей одноименное диалоговое окно Shadow Options (Параметры теней) (рис. 9.50).

Рис. 9.50. Диалоговое окно Shadow Options

Установленный флажок (Объемные тени/Тени трассировки луча) этого диалогового окна указывает системе, что для фотореалистичного тонирования нужно генерировать объемные тени, а для тонирования методом трассировки луча - лучевые тени. Остальные параметры при этом пользователю недоступны.
При сбросе флажка Shadow Volumes/Ray Traced Shadows (Объемные тени/Тени трассировки луча) становятся доступными следующие два поля:

• Shadow Map Size (Размер карты теней) - задает размер стороны карты теней (в пикселах, допустимые значения - от 64 до 4096); чем больше размер, тем точнее получаются тени, но тем дольше они рассчитываются;
• Shadow Softness (Мягкость теней) - задает коэффициент мягкости теневых переходов, принимает значения от 1 до 10, но лучшие результаты достигаются в диапазоне от 2 до 4.

Помимо этих двух полей становится доступной кнопка Shadow Bounding Objects (Тени от ограничивающего объект параллелепипеда), которая предлагает выбрать объекты, ограничивающий параллелепипед которых используется для подрезки карт теней.
На рис. 9.51 показан результат тонирования цилиндрического объекта при двух точечных источниках, установленных внутри прямоугольных ящиков.
После закрытия диалогового окна New Point Light (Новый точечный источник света) возвращаемся в диалоговое окно Lights (Источники света) (см. рис. 9.48). В качестве нового источника в раскрывающимся списке можно выбрать Distant Light (Удаленный). Тогда при нажатии кнопки New (Новый) открывается диалоговое окно New Distant Light (Новый удаленный источник света) (рис. 9.52).

Рис. 9.51. Тонирование в условиях двух точечных источников

Рис. 9.52. Диалоговое окно New Distant Light

Поля Light Name (Имя источника). Intensity (Интенсивность) и области Color (Цвет) и Shadows (Тени) идентичны одноименным полям и областям уже рассмотренного диалогового окна New Point Light (Новый точечный источник света). Кнопка Sun Angle Calculator (Положение солнца) вызывает открытие диалогового окна Sun Angle Calculator (Положение солнца) (рис. 9.53), в котором можно выяснить положение солнца в определенное время конкретного географического места.

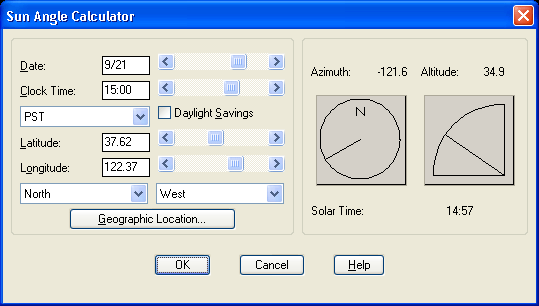

Рис. 9.53. Диалоговое окно Sun Angle Calculator

В этом окне кнопка Geographic Location (Географическое положение) позволит в свою очередь открыть диалоговое окно Geographic Location (Географическое положение) (рис. 9.54) для определения широты и долготы нужной местности с использованием карты и списка городов. Вычисленные значения автоматически передаются в предыдущее окно.

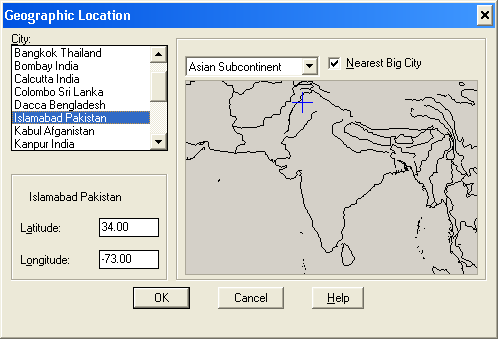

Рис. 9.54. Диалоговое окно Geographic Location

Поля Azimuth (Азимут) и Altitude (Возвышение) диалогового окна New Distant Light (Новый удаленный источник света) (см. рис. 9-52) задают положение удаленного источника в географических координатах. Область Light Source Vector (Направление луча) позволяет отобразить или ввести координаты вектора источника света.
Если в диалоговом окне Lights (Источники света) (см. рис. 9.48) в качестве нового источника в раскрывающемся списке выбрать Spotlight (Прожектор), то при нажатии кнопки New (Новый) открывается диалоговое окно New Spotlight (Новый прожектор) (рис. 9.55).

Рис. 9.55. Диалоговое окно New Spotlight

Данное окно в большей своей части нам уже знакомо по аналогичным окнам для точечного и удаленного источников света (см. рис. 9.49 и 9.52). Новыми являются поля Hotspot (Яркое пятно) и Falloff (Полный конус). Как уже было сказано выше, яркое пятно является основной частью полного конуса, образуемого лучом прожектора. Поэтому величина, указываемая для яркого пятна в градусах, не должна превышать величины, заданной для полного конуса. По умолчанию величина яркого пятна равна 44°, а полного конуса - 45°. В любом случае обе величины должны лежать в диапазоне от 0° до 160°.
В диалоговом окне Lights (Источники света) (см. рис. 9.48) осталась нерассмотренной лишь одна кнопка North Location (Направление на север). Эта кнопка позволяет определить направление на север для любой именованной ПСК, используемой вами. При нажатии кнопки открывается одноименное диалоговое окно North Location (Направление на север) (рис. 9.56), в котором можно задать угол требуемого направления.

Рис. 9.56. Диалоговое окно North Location

В отличие от освещения, создаваемого пользователем с помощью произвольно размещаемых на трехмерном чертеже источников, источник солнечного света присутствует всегда, но по умолчанию он отключен. Поскольку мы создаем чертеж интерьера помещения, в стене которого имеется оконный проем, нам понадобится не только источник точечного света, но и солнечный свет.

Особенностью последнего является то, что настройка параметров солнечного света выполняется с привязкой к географическим координатам местности, в которой расположен реальный объект.

С точки зрения визуального эффекта, между освещением от солнца и освещением от источника удаленного света особых различий нет. Иными словами, можно, задав параметры источника удаленного света, добиться такого же освещения сцены, как и при освещении от солнца. Однако в тех случаях, когда создаются чертежи архитектурных объектов и (или) ландшафтов, удобнее использовать именно солнечный свет, поскольку такие объекты, как правило, всегда определенным образом ориентированы в пространстве и учет солнечного света для них важен. В тех же ситуациях, когда вы создаете трехмерные чертежи деталей, узлов, механизмов, агрегатов и других технических объектов, вполне можно обойтись источником удаленного света для общей подсветки сцены.

Запустите инструмент Свойства солнца (Sun Properties), для чего выберите из меню команду Вид ⇒ Тонирование ⇒ Свет ⇒ Свойства солнца (View ⇒ Render ⇒ Light ⇒ Sun Properties) или щелкните по кнопке Свойства солнца (Sun Properties) панели инструментов Источники света (Lights), либо введите в командном окне команду СВОЙСТВАСОЛНЦА (SUNPROPERTIES).

1. На экране появится палитра "СВОЙСТВА СОЛНЦА" (SUN PROPERTIES), с помощью которой можно настроить параметры солнечного света (рис. 4.19). По умолчанию параметр Положение (Status) раздела Общие (General) этой палитры имеет значение >Откл (Off). Для включения режима учета освещения от солнца щелкните по этому значению и выберите из появившегося раскрывающегося списка значение Вкл (On).

Рис. 4.19. Палитра "СВОЙСТВА СОЛНЦА" (SUN PROPERTIES)

1. Щелкните по значению параметра Коэффициент интенсивности (Intensity Factor) и введите вместо указанного по умолчанию значения 1 значение 0.6 (когда солнце находится в зените, его лучи не проникают в помещение, поэтому мы будем рассматривать такое положение солнца, когда оно находится относительно невысоко над горизонтом).
2. Оставив без изменения параметры Цвет (Color) и С тенями (Shadows) – см. рис. 4.19, установите в разделе Положение солнца (Sun Angle Calculator) дату 09.10.2007 и время 8:00. Время нужно выбрать из списка параметра Время (Time), а дату – из окна Календарь (Calendar), которое открывается после щелчка по кнопке с изображением трех точек. Эта кнопка появляется в строке ввода значения параметра Дата (Date) после щелчка по этому значению (рис. 4.20). Найдя нужную дату в календаре, щелкните дважды по ней для закрытия окна Календарь (Calendar) и изменения текущего значения параметра Дата (Date). Если для вас это важно, можете также изменить значение параметра Летнее время (Daylight Savings) с Нет (No) на Да (Yes).

Рис. 4.20. Изменение даты и времени

1. Теперь обратите внимание на параметры Азимут (Azimuth), Широта (Altitude) и Исходный вектор (Source Vector) раздела Положение солнца (Sun Angle Calculator), а также на информацию, которая отображается в разделе Географическое положение (Geographic Location). Как видно из рис. 4.19 и 4.20, значения этих параметров соответствуют расположение солнца над Сан-Франциско. Вторая особенность этих параметров заключается в том, что их нельзя изменить непосредственно в палитре "СВОЙСТВА СОЛНЦА" (SUN PROPERTIES). Для этого нам понадобится инструмент Географическое положение (Geographic Location). Для запуска этого инструмента нужно выбрать из меню команду Вид ⇒ Тонирование ⇒ Свет ⇒ Географическое положение (View ⇒ Render ⇒ Light ⇒ Geographic Location) или щелкнуть по кнопке Географическое положение (Geographic Location) панели инструментов Источники света (Lights), либо ввести в командном окне команду ГЕОПОЛОЖЕНИЕ (GEOGRAPHICLOCATION) или просто ГЕ (GEO).

На палитре "СВОЙСТВА СОЛНЦА" (SUN PROPERTIES) в заголовке раздела Географическое положение (Geographic Location) имеется кнопка Открытие окна Географическое положение (Launch Geographic Location), щелчок по которой также приводит к запуску инструмента Географическое положение (Geographic Location).

1. В открывшемся окне Географическое положение (Geographic Location) можно задать широту и долготу расположения объекта или выбрать соответствующий город на карте. К сожалению, территория России и сопредельных стран представлена только столицей и несколькими крупными городами. Поэтому в большинстве случаев для отечественного пользователя карта будет бесполезной – вам придется выяснить и ввести значения широты и долготы вручную. Так, географические координаты Казани – это 55° 47, северной широты (north latitude) и 49° 07, восточной долготы (east longitude). Кроме того, нужно пересчитать минуты и секунды широты и долготы в десятичные доли градуса, как показано на рис. 4.21.

Рис. 4.21. Диалоговое окно "Географическое положение" (Geographic Location)

1. Начинающие пользователи часто забывают о том, что на освещенность объекта солнцем влияют не только географические координаты объекта, но и его ориентация в пространстве относительно сторон света. Эта ориентация задается в разделе Направление на север (North Direction). Стрелка компаса, показанного в этом разделе, соответствует положительному направлению оси Y рабочей плоскости МСК. Проще говоря, в нашем случае при значении Угол (Angle) в разделе Направление на север (North Direction) равным 0 (то есть принятом по умолчанию) стена с окном будет ориентирована строго на север. Однако реальный объект, который автор изображает на чертежах в этой книге, расположен так, что стена с окном ориентирована на юго-восток. Поэтому, как показано на рис. 4.21, автор задала значение параметра Угол (Angle) равным 150, чтобы привести в соответствие ориентацию реального объекта и ориентацию чертежа относительно направления солнечного света.
2. Настроив географические координаты, часовой пояс и ориентацию объекта, щелкните по кнопке OK для закрытия окна Географическое положение (Geographic Location).

1. Убедившись в том, что информация в палитре "СВОЙСТВА СОЛНЦА" (SUN PROPERTIES) о географических координатах объекта изменилась, оставьте остальные параметры палитры без изменений и закройте ее. Выполнив рендеринг, вы увидите, что освещенность объекта изменилась – появились области, освещенные поднимающимся над горизонтом солнцем.
2. Сохраните текущее состояние чертежа в том же файле 3Dwrk042.dwg, а затем сохраните его в новом файле с именем 3Dwrk043.dwg.

Рис. 4.22. Объект, освещаемый светом утреннего солнца
